Gelenkarbeitsbühnen

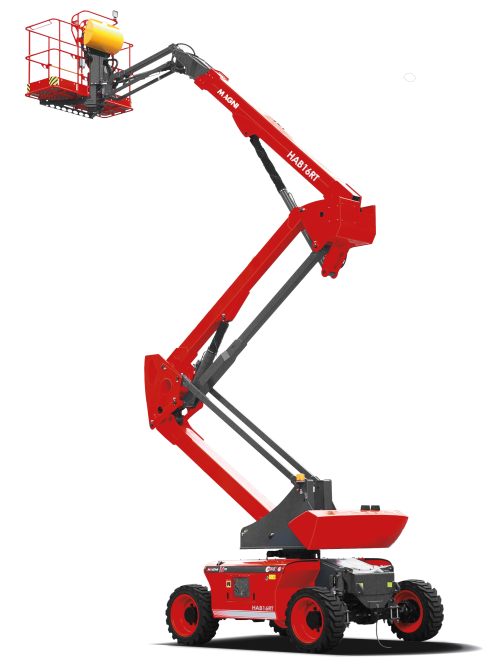

HAB16RT

Die umweltfreundliche Hybridarbeitsbühne ermöglicht dank dem Reichweitenverlängerer (Range Extender) das Arbeiten im elektrischen Betrieb mit einer bis auf 30 Tage verlängerten Autonomie. In Kombination mit dem Verbrennungsmotor kann der Reichweitenverlängerer (Range Extender) jederzeit die Batterien laden. Ein Allradantrieb gewährt mehr Stabilität auf allen Untergründen. Der Transportmodus für das Einklappen des Auslegers ermöglicht zudem den Versand der Maschine im Container.

STANDARD AUSRÜSTUNG
• Baukastensystem mit baugleichen Komponenten im gesamten Sortiment
• Proportionalsteuerung
• Lenkung über Joystickwippe
• Rundumleuchte
• Hupe
• Betriebsstundenzähler
• Satz für Extrembedingungen
• Notstromversorgung mit 12 V DC

LEISTUNGEN
• Vordere Pendelachse für höhere Stabilität auf allen Untergründen
• 2 Lenkräder
• Allradantrieb
• Allradantrieb mit formschlüssiger Kraftübertragung
• Drehbereich 360° (endlos)

ARBEITSKORB
• Selbstnivellierender Arbeitskorb
• Drehbarer Arbeitskorb +/-90 °
• Steckdose am Arbeitskorb

SICHERHEIT
• Fahrantrieb-Aktivierungssystem
• Plattform-Lasterfassungssystem
• Borddiagnose
• Neigungskontrolle mit Warnmeldung
• Einklemmschutz
• Notabsenkung

BATTERIE
• TIANNENG – Bleibatterie
• Batteriekapazität: 48V/320Ah
• Ladegerät: 48VDC/60A
• Einphasig 220 V
• Ladezeit von 0 auf 100 % (h)*: 4,5
• Motore Range extender: FIRMAN AN192F/7.6kW



Technische Eigenschaften

        • Max. Arbeitshöhe: 16,07 m
        • Max. Höhe Arbeitskorb: 14,07 m
        • Gelenkpunkt: 7,25 m
        • Max. Reichweite: 8,74 m
        • Negative Höhe: 1,06 m
        • Negative Reichweite: 7,25 m
        • Max. Tragkraft: 250 kg
        • Max. Personenzahl: 2
        • Max. Steigfähigkeit (eingefahren): 40%
        • Max. Neigung: X-5°/Y-5°
        • Max. Windgeschwindigkeit: 12,50 m/s
        • Wenderadius (innen): 2,92 m
        • Wenderadius (außen): 4,49 m
        • Drehbereich Oberwagen: 360° (fortsetzung)
        • Jib-Typ: Regular
        • JIB-Länge: 1,50
        • Vertikale JIB-Drehung: 132°
        • Breite Arbeitskorb: 0,79 m
        • Länge Arbeitskorb: 1,83 m
        • Drehung Arbeitskorb: 180°
        • Gesamtgewicht: 7.780 kg
        • Geschwindigkeit (eingefahren): 6 km/h
        • Geschwindigkeit (ausgefahren): 1,10 km/h
        • Reifen: 315/55 D20
        • Reichweitenverlängerer (Range Extender): FIRMAN AN192F/7.6kW
        • Tankinhalt: 30 l
        • Hydrauliköltank: 145 l
        • Batterietyp: Lead-acid battery
        • Batteriekapazität: 48V/320Ah
        • Ladegerät: 48VDC/60A
        • Ladegerättyp: Einphasig 220 V
        • Ladezeit von 0 auf 100 % *: 4,5 stunden
        • Fahrantrieb: 34VAC/9kW
        • Hubantrieb: 34VAC/13kW
        • Antrieb: Hydrostatisch
        • Länge Arbeitsbühne: 7,41 m
        • Länge Arbeitsbühne (gedreht Arbeitskorb): 5,57 m
        • Breite Arbeitsbühne (inkl. Räder): 2,33 m
        • Breite Arbeitsbühne (Transport): 2,33 m
        • Höhe Arbeitsbühne : 2,55 m
        • Höhe Arbeitsbühne (Transport): 2,63 m
        • Radstand: 2,30 m
        • Seitlicher Überhang: 0,19 m
        • Bodenfreiheit: 0,31 m
        • Note: *Rechnerisch ermittelter Wert. Der Wert kann in Abhängigkeit von den Witterungsund Einsatzbedingungen abweichen

Normen

    • ANSI/SAIA A92.20
    • EN 280 : Vorgaben für Hubarbeitsbühnen
